آزمایش درجه نفوذ قیر، روشی استاندارد برای تعیین میزان فرو رفتن یک سوزن مشخص در نمونه قیر تحت شرایط مشخص و کنترل شده است. این عدد تنها یک مشخصه آزمایشگاهی نبوده و نشاندهنده حساسیت قیر به تغییر شکل و بارگذاری است و مبنای انتخاب نوع قیر در پروژههای راهسازی، آسفالت و عایقکاری محسوب میشود. خطا در اندازهگیری یا تفسیر این عدد میتواند مستقیماً باعث مشکلات اجرایی شود. ترک خوردگی، شیارشدگی یا رد پروژه در کنترل کیفیت، از جمله موارد خطا در تفسیر نادرست درجه نفوذ گیر میباشند.
اگر عدد نفوذ به درستی اندازهگیری و تفسیر نشود، پیشبینی رفتار طولانی مدت آسفالت یا سایر کاربردهای قیر غیرممکن خواهد بود. انجام آزمایش درجه نفوذ قیر در آزمایشگاههای معتبر و تخصصی امکان دریافت گزارش رسمی، مشاوره فنی و بررسی تطابق نتایج با شرایط پروژه را فراهم میکند. مطالعه ادامه این مقاله، شما را با تمامی جنبههای علمی، روشهای آزمایش، استانداردها و کاربرد عملی تست نفوذ قیر آشنا خواهد کرد.
آزمایش درجه نفوذ قیر دقیقاً چه چیزی را اندازهگیری میکند؟
تست درجه نفوذ قیر، یکی از رایجترین و معتبرترین روشها برای تعیین سختی یا نرمی قیر در صنعت راه سازی و آسفالت است. در این آزمون، یک سوزن استاندارد با وزنه مشخص بر سطح نمونه قیر در دمای مشخص قرار میگیرد و عمق فرو رفتن آن اندازهگیری میشود. واحد این اندازهگیری دهم میلی متر (0.1 mm) است و به آن عدد نفوذ قیر گفته میشود. عدد نفوذ کمتر بیانگر قیر سخت و مقاوم در برابر تغییر شکل و بارگذاری است؛ در حالی که عدد بالاتر نشاندهنده قیر نرم و انعطافپذیر میباشد که توانایی تحمل تغییرات دمایی و انقباض و انبساط محیطی را دارد.
این عدد، اطلاعات ارزشمندی درباره رفتار قیر در شرایط واقعی ارائه میدهد. از عدد نفوذ برای تصمیمگیری در انتخاب نوع قیر مناسب برای اقلیم مورد نظر، طراحی مخلوط آسفالتی با مقاومت مطلوب و پیشبینی عملکرد طولانی مدت جاده استفاده میشود. به عنوان مثال، قیر سخت در مناطق گرم و پرترافیک از شیارشدگی جلوگیری میکند؛ اما قیر نرم در مناطق سرد از ترک حرارتی محافظت مینماید.
علاوه بر کاربرد در طراحی و اجرا، عدد نفوذ قیر ابزار مهمی در کنترل کیفیت و کاهش ریسک فنی پروژهها است. انتخاب قیر بر اساس دادههای معتبر و تست شده، احتمال بروز مشکلات اجرایی، اختلافات فنی و مردودی در کنترل کیفیت را کاهش میدهد. بنابراین، انجام دقیق این آزمون در آزمایشگاه معتبر مانند آزمایشگاه فرآورده های نفتی شرکت پارس لیان اروند، تضمینکننده عملکرد بهینه و طول عمر بالای پروژههای راهسازی و آسفالت است.

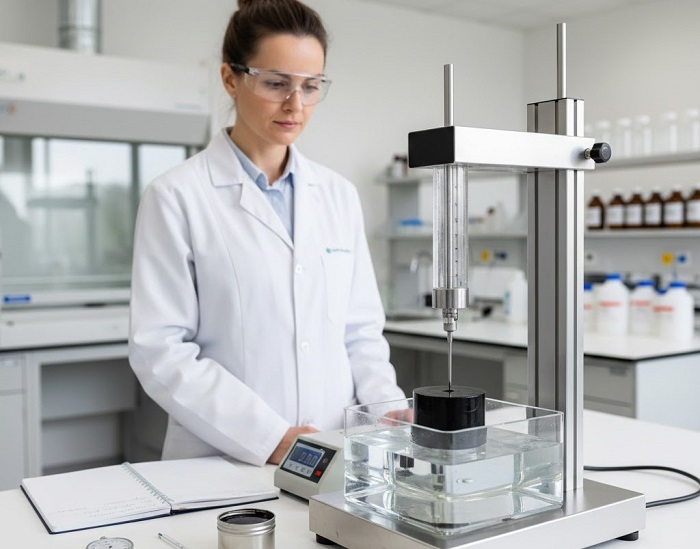

روش انجام آزمایش نفوذ قیر (طبق ASTM D5)
روش ASTM D5 استاندارد بینالمللی برای تعیین درجه نفوذ قیر است و اجرای دقیق آن برای اعتبار نتایج و تصمیمگیریهای مهندسی ضروری به نظر میرسد. در این آزمون، نمونه قیر باید در دمای ۲۵ درجه سانتیگراد قرار گیرد و سطح آن صاف، یکنواخت و بدون حباب باشد تا عمق نفوذ سوزن دقیق و قابل تکرار باشد. سوزن استاندارد، معمولاً با وزنه ۱۰۰ گرمی، برای مدت پنج ثانیه روی سطح نمونه قرار میگیرد و میزان فرو رفتن آن در دهم میلیمتر (۰.۱ mm) اندازهگیری میشود. این عدد نشاندهنده سختی یا نرمی قیر و حساسیت آن به تغییر شکل است.
رعایت جزئیات در این آزمون از اهمیت بسیار بالایی برخوردار است. کنترل دقیق دما با استفاده از حمام آب با تنظیم دقیق، استفاده از سوزن و وزنه استاندارد و ثبت میانگین حداقل سه نمونه، موجب افزایش دقت و تکرارپذیری نتایج میشود. در پروژههای راهسازی و عمرانی، حتی اختلاف چند دهم میلیمتر در عدد نفوذ میتواند کیفیت مخلوط آسفالتی، مقاومت در برابر شیارشدگی و ترک حرارتی و دوام کلی آسفالت را تحت تأثیر قرار دهد.
علاوه بر این، آمادهسازی نادرست نمونه یا عدم کالیبراسیون دستگاه، میتواند نتایج را غیرقابل استناد کند و منجر به اشتباه در انتخاب قیر مناسب برای پروژه شود. برای کاهش ریسکهای فنی و حقوقی، انجام آزمون در آزمایشگاه مجهز با دستگاههای کالیبره و اپراتور متخصص ضروری است.
برای اطمینان از دقت و قابل استناد بودن نتایج، انجام آزمایش درجه نفوذ قیر در آزمایشگاه معتبر توصیه میشود. این اقدام، صحت دادهها را تضمین میکند و امکان ارائه گزارش رسمی، مشاوره پیش از آزمون و بررسی تطابق نتایج با شرایط پروژه را نیز فراهم میسازد. در این مورد، میتوانید با با کارشناسان پارس لیان اروند تماس بگیرید.
مقدار نفوذ قیر چگونه تفسیر میشود؟
عدد نفوذ قیر معیاری برای انتخاب نوع قیر مناسب برای شرایط اقلیمی و عملیاتی است. قیرهای سخت با عدد نفوذ پایین برای مناطق گرمسیر مناسب هستند و از تغییر شکل آسفالت در گرما جلوگیری میکنند؛ این در حالی است که قیرهای نرم با عدد نفوذ بالا برای مناطق سردسیر استفاده میشوند تا از ترک حرارتی در سرما جلوگیری شود. در جدول زیر، مقدار نفوذ و ویژگیهای انواع قیر بررسی شده است.
| مقدار نفوذ | کاربرد | ویژگیها | نوع قیر |
| 5-20 | مناطق گرم | مقاوم به تغییر شکل تحت گرمای شدید | سخت |
| 20-40 | بزرگراهها | تحمل بار متوسط و انعطاف نسبی | نیمه سخت |
| 50-70 | مناطق معتدل | انعطافپذیری مناسب و جلوگیری از ترک | نرم |
| 80-100 | مناطق سرد | انعطاف بالا و مقاومت در برابر ترک حرارتی | بسیار نرم |
به طور مثال، در یک پروژه راهسازی در منطقه معتدل، اگر عدد نفوذ اشتباه ثبت شود، استفاده از قیر نرم باعث شیارشدگی آسفالت تحت ترافیک سنگین و ترک حرارتی در زمستان خواهد شد.

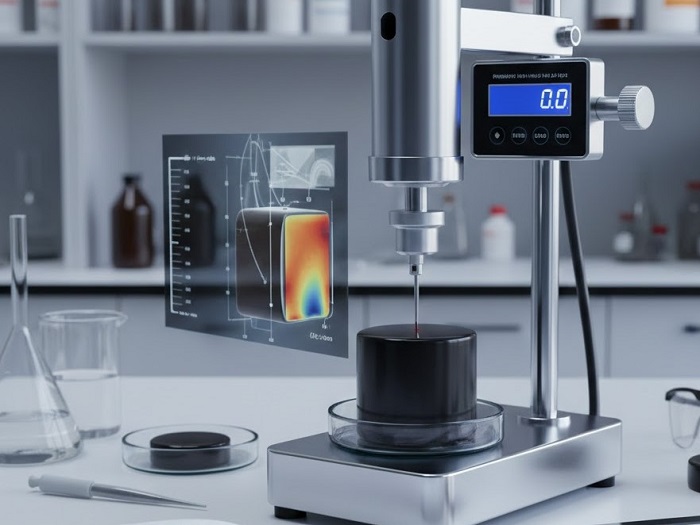

درجهبندی قیر بر اساس نفوذ (Penetration Grade)
درجهبندی نفوذ قیر (مانند 60/70) یک سیستم طبقهبندی حساس و کلیدی است که بر اساس استاندارد ASTM D5 یا ISO 4651، خواص ویسکوالاستیک و قوام قیر را در دمای 25 درجه سانتی گراد تعیین میکند. عدد اول (60)، نشاندهنده حداقل نفوذ مجاز بر حسب دهم میلیمتر (dmm) است و عدد دوم (70)، حداکثر نفوذ را مشخص میسازد. این دامنه محدود، کیفیت عملکرد قیر در شرایط آب و هوایی معتدل را تضمین میکند و مستقیماً بر مقاومت مخلوط آسفالتی در برابر تغییر شکل دائمی (Rutting) یا شکنندگی در دمای پایین تأثیر میگذارد.
اختلاف در نتایج آزمون نفوذ بین آزمایشگاهها به شدت تحت تأثیر متغیرهای کنترل نشده قرار دارد. مهمترین عوامل شامل عدم دقت در کنترل دمای حمام آب، کالیبراسیون سوزن نفوذسنج و پایداری زمانی و مکانی نفوذ است. همچنین، روش آمادهسازی نمونه (ذوب و ریختن) که بر ساختار فیزیکی قیر تأثیر میگذارد، بسیار حیاتی است. از این رو، برای اطمینان از پذیرش فنی و حقوقی محمولههای قیر در پروژههای عمرانی، استفاده از یک آزمایشگاه معتبر که تجهیزات خود را به طور منظم کالیبره کرده و پرسنل آن دارای تجربه کافی در اجرای این استاندارد حساس هستند، امری ضروری و غیرقابل انکار میباشد.
اصطلاحات و تعاریف میزان نفوذ قیر
در این استاندارد، یک سری اصطلاحات و تعاریف خاص وجود دارد. اطلاع از مفاهیم این اصطلاحات کمک بسزایی در تعین قوام قیر و مواد قیری خواهد داشت. این تعاریف شامل موارد ذیل است:
قیر خالص
این قیر هم به صورت روان و هم غیر روان بوده و به جهت کیفیت بالایش جهت تولید آسفالت در روسازیها استفاده میشود. درجه نفوذ قیر خالص در شرایطی با دمای 25 درجه سلسیوس و بار 100 گرم در مدت زمان 5 ثانیه مابین 50 تا 500 میباشد.
قیر قطرانی
ماده قیری سیاه یا قهوهای رنگ که از لحاظ قوام به شکل مایع و نیمه جامد میباشند. اجزای اصلی قیر قطرانی حاصل از میعان فرایند تقطیر تخریبی موادی چون زغال سنگ، شیلهای نفتی، چوب، نفت و سایر مواد آلی است.
تفاوت تست نفوذ قیر با سایر آزمونهای قیر
آزمون نفوذ در قیر، علیرغم سادگی ظاهری، بعدی منحصر به فرد از خصوصیات فیزیکی ماده را آشکار میسازد که با سایر آزمونهای رایج قابل جایگزینی نیست. ویسکوزیته، به عنوان مثال، مقاومت قیر در برابر تغییر شکل و جریان را تحت شرایط تنش و برش (مانند لایهبرداری در میکسرهای آسفالت یا پمپاژ) در دماهای بالا نشان میدهد. در مقابل، نقطه نرمی، دمای مرزی را مشخص میکند که در آن قیر از حالت جامد به حالت شبه مایع تبدیل میشود. این شاخص به مقاومت قیر در برابر گرم شدن در تابستان مرتبط است. اما تست نفوذ، سختی یا قوام قیر را در دمای استاندارد سرویس (25 درجه سانتی گراد) و تحت یک بارگذاری استاندارد (وزن 100 گرم، زمان 5 ثانیه) اندازهگیری میکند.
در حقیقت، هیچکدام از این آزمونها به تنهایی برای ارزیابی جامع کیفیت قیر کافی نیستند. ترکیب نتایج نفوذ (برای قوام)، نقطه نرمی (برای مقاومت دمایی) و ویسکوزیته (برای مقاومت در برابر جریان)، یک سیستم ویسکوالاستیک کامل از قیر ارائه میدهد که برای طراحی مخلوط آسفالتی با عملکرد بالا و متناسب با شرایط اقلیمی پروژه، کاملاً ضروری است.

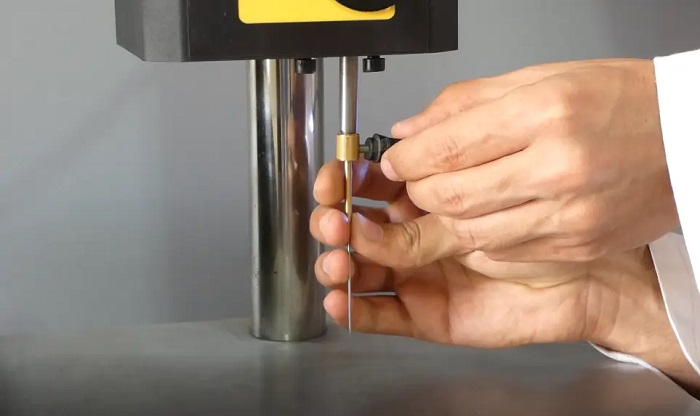

دستگاه تعیین درجه نفوذ قیر (Penetrometer)
دستگاه Penetrometer شامل سوزن و وزنه استاندارد، نگهدارنده نمونه و سیستم تنظیم زمان و ارتفاع است. دقت این دستگاه اهمیت زیادی در صحت عدد نفوذ دارد و کالیبراسیون دورهای آن ضروری است.
سایر وسایل آزمایش برای تعیین درجه نفوذ قیر

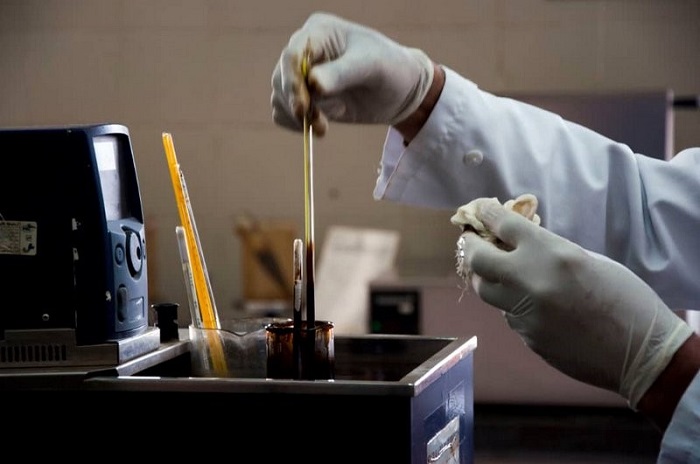

- حمام آب با کنترل دقیق دما
- قالب نمونه استاندارد
- دماسنج دقیق
- تایمر برای کنترل زمان نفوذ
خطاهای رایج در اندازهگیری مقدار نفوذ قیر
برخی خطاها در اندازه گیری مقدار نفوذ قیر میتوانند نتایج را غیرقابل اعتماد کنند. این خطاها میتوانند شمل موارد زیر باشند:
- آمادهسازی نادرست نمونه
- کنترل دمای ضعیف یا نوسانی
- دستگاه غیرکالیبره
- تفسیر اشتباه عدد توسط اپراتور
رعایت استانداردها و استفاده از آزمایشگاه معتبر، این خطاها را به حداقل میرساند.

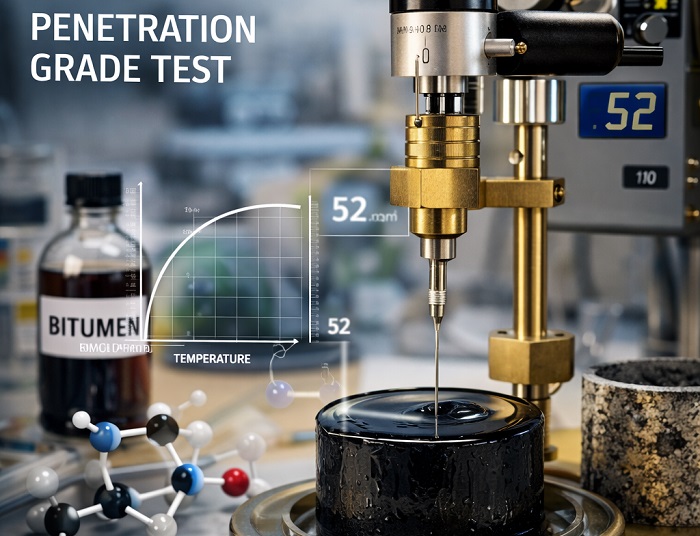

ارتباط بین ویسکوزیته و درجه نفوذ قیر
ویسکوزیته قیر با درجه نفوذ رابطه مستقیم دارد؛ قیر با ویسکوزیته بالا نفوذ کمتری دارد و قیر با ویسکوزیته پایین نفوذ بیشتری نشان میدهد. با این حال، دو قیر با عدد نفوذ مشابه ممکن است رفتار متفاوتی در دما و بارگذاری از خود نشان دهند، بنابراین سیستم درجهبندی نفوذ محدودیتهایی دارد و باید با سایر آزمونها تکمیل شود.
تغییر خاصیت نفوذپذیری قیر
ویژگیهای نفوذپذیری قیر با دما، اکسیداسیون، شرایط نگهداری و زمان تغییر میکند. افزایش دما باعث نرمتر شدن قیر میشود، در حالی که اکسیداسیون و Aging قیر را سختتر میکند. همچنین، نگهداری نامناسب یا نوسانات دمایی در حمل و نقل میتواند عدد نفوذ را تغییر دهد.
اهمیت انجام آزمایش درجه نفوذ قیر در آزمایشگاه نفت
انجام آزمایش در آزمایشگاه تخصصی، موجب ارائه گزارش معتبر، تطابق با استانداردهای ملی و بینالمللی و پذیرش در مناقصات و مسائل فنی میشود. آزمایشگاههای معتبر امکان ارائه مشاوره پیش از آزمون، بررسی تطابق نتایج با پروژه و تحویل گزارش رسمی قابل استناد را فراهم میکنند. برای دریافت گزارش رسمی و مشاوره فنی، انجام آزمایش در آزمایشگاه نفت الزامی است.
اگر عدد نفوذ اشتباه باشد، چه اتفاقی میافتد؟
در یک پروژه راهسازی، گزارش اشتباه مبنی بر بالاتر بودن عدد نفوذ قیر از حد واقعی، پیامدهای فنی فاجعه باری در پی داشت. نفوذ بالا باعث شد پیمانکار به اشتباه تصور کند که قیر انتخابی برای شرایط دمایی منطقه مناسب است. در نتیجه، روسازی آسفالت نتوانست در برابر تنشها مقاومت کند؛ در گرمای تابستان، قیر نرم شده منجر به شیارشدگی و تغییر شکل دائمی آسفالت تحت بار ترافیک سنگین شد و در سرمای زمستان، سفتی بیش از حد واقعی قیر باعث ترکهای حرارتی گردید.
این زنجیره شکست، مستقیماً ناشی از عدم دقت و کالیبراسیون نامناسب در آزمایش اولیه بود. برای جلوگیری از چنین زیانهای سنگین فنی و اقتصادی و حل اختلاف قراردادی، تنها گزارش معتبر و بیطرف یک آزمایشگاه همکار استاندارد که آزمون را با تجهیزات کالیبره انجام داده باشد، میتواند به عنوان مرجع فنی و حقوقی مورد استناد قرار گیرد.
مقایسه نتایج دو آزمایشگاه برای یک نمونه قیر
تحلیل مفهومی نشان میدهد که آزمایشگاه A نفوذ 65 و آزمایشگاه B نفوذ 72 گزارش کردهاند. اختلاف معمولاً ناشی از تفاوت در آمادهسازی نمونه، کنترل دما، کالیبراسیون دستگاه و تجربه اپراتور است. برای پذیرش فنی و قانونی، باید از آزمایشگاه معتبر و با تجهیزات کالیبره استفاده کرد.
کاربرد آزمایش درجه نفوذ قیر در پروژههای عمرانی
این آزمایش در انتخاب قیر مناسب اقلیم، کنترل کیفیت محموله قیر، تطابق با مشخصات فنی قرارداد و حل اختلافات بین پیمانکار و کارفرما کاربرد دارد و باعث کاهش ریسک فنی و افزایش دوام پروژه میشود.
تصمیم مهندسی بر اساس عدد نفوذ
| عدد نفوذ | تصمیم اجرایی | ریسک احتمالی |
| کم (<40) | استفاده در مناطق گرم | آسفالت مقاوم ولی انعطاف کمتر |
| متوسط (50-70) | مناطق معتدل | عملکرد متعادل، ریسک پایین |
| زیاد (>80) | مناطق سرد | جلوگیری از ترک، احتمال شیارشدگی در ترافیک سنگین |
جمعبندی
آزمایش درجه نفوذ قیر یک آزمون کلیدی در صنعت آسفالت و راهسازی است که عدد نفوذ به دست آمده نشاندهنده سختی یا نرمی قیر در شرایط استاندارد میباشد. این عدد معیار اصلی برای انتخاب نوع قیر، طراحی مخلوط آسفالتی، پیشبینی دوام جاده و کنترل کیفیت محمولهها است. انجام صحیح آزمون با رعایت استاندارد ASTM D5، کالیبراسیون دستگاه، آمادهسازی نمونه و کنترل دما موجب نتایج دقیق، تکرارپذیر و مورد پذیرش مراجع نظارتی میشود.
اگر پروژه شما نیاز به عدد نفوذ دقیق، قابل استناد و استاندارد دارد، انجام آزمایش درجه نفوذ قیر در آزمایشگاه نفت پارس لیان اروند، ریسک فنی و حقوقی پروژه را به حداقل میرساند و امکان دریافت گزارش رسمی، مشاوره فنی و بررسی تطابق نتایج با شرایط پروژه را فراهم میکند. برای کسب اطلاعات بیشتر و دریافت مشاورههای تخصصی در مورد آزمایش درجه نفوذ قیر، با کارشناسان ما در تماس باشید.
سوالات متداول
آزمایش درجه نفوذ قیر چیست و چه کاربردی دارد؟
آزمایش درجه نفوذ قیر روشی استاندارد برای سنجش میزان سختی یا نرمی قیر در شرایط کنترلشده است. در این آزمون، عمق فرو رفتن یک سوزن استاندارد در نمونه قیر اندازهگیری میشود و نتیجه به صورت عدد نفوذ بر حسب 0.1 میلیمتر گزارش میگردد. این عدد مبنای انتخاب نوع قیر در پروژههای راهسازی، آسفالت و عایقکاری است و نقش مهمی در پیشبینی عملکرد روسازی دارد.
تست نفوذ قیر دقیقاً چه پارامتری را اندازهگیری میکند؟
این آزمون میزان مقاومت قیر در برابر تغییر شکل تحت بار مشخص و در دمای استاندارد 25 درجه سانتیگراد را اندازهگیری میکند. هرچه عدد نفوذ کمتر باشد، قیر سختتر و مقاومتر در برابر تغییر شکل دائمی است؛ در مقابل، عدد بالاتر نشاندهنده نرمی و انعطافپذیری بیشتر قیر خواهد بود.
شرایط استاندارد انجام آزمایش نفوذ قیر چیست؟
دمای استاندارد انجام آزمایش 25 درجه سانتیگراد است و کنترل دقیق آن با استفاده از حمام آب الزامی است، زیرا نوسان دما مستقیماً عدد نفوذ را تغییر میدهد. سوزن استاندارد همراه با وزنه 100 گرمی به مدت 5 ثانیه روی سطح نمونه قرار میگیرد. رعایت دقیق این پارامترها برای تکرارپذیری و اعتبار نتایج ضروری است.
عدد نفوذ قیر چگونه تفسیر میشود؟
عدد نفوذ پایین معمولاً نشاندهنده قیر سخت مناسب مناطق گرم و پرترافیک است که مقاومت خوبی در برابر شیارشدگی دارد. عدد نفوذ بالا بیانگر قیر نرم مناسب مناطق سرد است که در برابر ترکهای حرارتی عملکرد بهتری دارد. انتخاب اشتباه دامنه نفوذ میتواند منجر به ترکخوردگی یا تغییر شکل دائمی آسفالت شود.
درجهبندی نفوذ قیر مانند 60/70 به چه معناست؟
در سیستم درجهبندی نفوذ، عدد اول حداقل و عدد دوم حداکثر مقدار نفوذ مجاز را در شرایط استاندارد مشخص میکند. برای مثال، گرید 60/70 یعنی عدد نفوذ باید بین 60 تا 70 دهم میلیمتر باشد. این دامنه تضمین میکند که قیر از نظر قوام و رفتار ویسکوالاستیک در محدوده مشخصی قرار دارد.
خطاهای رایج در اندازهگیری درجه نفوذ قیر کداماند؟
وجود حباب، سطح ناهموار یا ذوب نادرست نمونه باعث کاهش دقت اندازهگیری میشود. عدم کالیبراسیون دورهای دستگاه نفوذسنج میتواند منجر به گزارش عدد اشتباه و تصمیمگیری نادرست مهندسی شود.
رابطه بین ویسکوزیته و درجه نفوذ قیر چگونه است؟
به طور کلی، قیر با ویسکوزیته بالاتر نفوذ کمتری دارد و سختتر است. با این حال، دو قیر با عدد نفوذ مشابه ممکن است در شرایط دمایی متفاوت رفتار یکسانی نداشته باشند، بنابراین درجه نفوذ بهتنهایی معیار کامل ارزیابی عملکرد قیر نیست.
تغییرات دما و اکسیداسیون چه تأثیری بر عدد نفوذ دارند؟
افزایش دما موجب افزایش عدد نفوذ و نرمتر شدن قیر میشود، در حالی که اکسیداسیون و فرایند Aging باعث کاهش عدد نفوذ و سختتر شدن قیر میگردد. شرایط نگهداری و حملونقل نیز میتوانند ساختار فیزیکی قیر را تغییر داده و نتیجه آزمون را تحت تأثیر قرار دهند.
